콘덴서 교체 및 보상 표, 내용 1)

지상과 진상 역률에 대하여.

1. 진상이란

-교류 전기에서 용량성부하(콘덴서 용량이 포함된 부하)에 의해 공급 전압 위상에 비해 소비전류 위상이 앞서는 상태를 말하는 것입니다.

進上역률 : 전압보다 전류가 앞서가는경우다.즉,전압파형보다 전류파

형이 앞서는경우.

: 좀더구체적으로풀이하면 요량성(용량성부하)기기들을 많

이사용할경우 나 condenser를 과대하게 설치 사용할때

전압보다 빠른전류가 유입 실제​ 사용하지않는 불필요한

전류가 더 유입되는것.

: 교류에서 용량성부하(콘덴서용량이포함된부하)에의해 공

급전압위상에비해 소비전류 위상이 앞서는것을 말한다



2. 지상이란.

교류 전기에서 유도성 부하(코일성분의 인덕터 용량이 포함된 부하)에 의해 공급 전압 위상에 비해 소비전류 위상이 뒤지는 상태를 말하는 것입니다.

遲相역률 : 전압보다 전류가 뒤처지(늦은)는 경우다, 즉,전압파형보

다 전류파형이 늦은경우.

: 좀더구체적으로 풀이하면 유도성(유도성부하)기기들을 많

이 사용할경우 전압보다 늦은 전류가 유입되면서 실제사용

하지않는 불필요한전류가 더 유입되는것

: 교류에서 유도성부하(C0il성분인덕터 용량이포함된부하)

에의해 공급전압위상에비해 지전류위상이뒤지는것.

​예를 들어, TV에 200w가 공급되지만 실제로는 196w가 쓰이는데 비율로 따지면 98%, 이를 역률이라합니다.

역률이 높을 수록 전기효율이 높다.

나머지 4w가 무효한 전력이 되고 이를 유효하게 끌어내는게 역률보상콘덴서 또는 진상 콘덴서라고 합니다.

한국전력에서는 전력손실 방지를 위해

09시부터 23시까지 "지상역률"에 대한 요금을 추가 또는 감액합니다.

90%미달하는경우에는 역률 60%까지 매 1%당 기본요금의 0.2%를 추가하고

평균역률이 90%를 초과하는 경우는 95%까지 매1%당 기본요금의 0.2%를 감액합니다.

23시부터 다음날 09시까지는 "진상역률"에 대한 요금 추가 또는 감액을 적용합니다.

평균역률이 95% 미달하는 경우에는 미달하는 매 1%당 기본요금의 0.2%를 추가하며

진상역률에 대한 감액은 없습니다.

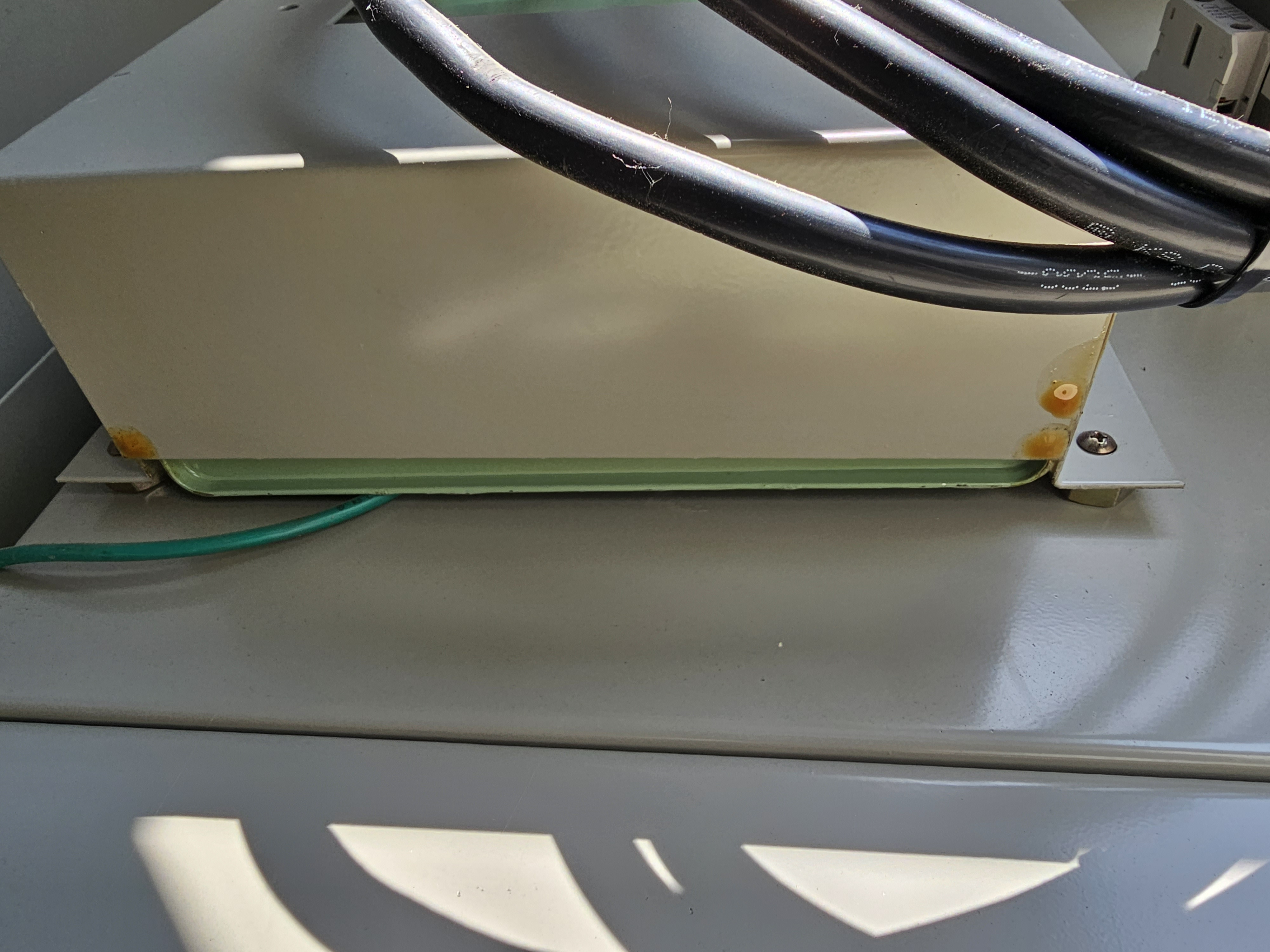

제가 가본 현장은 이렇게 콘덴서가 누유가 되어 교체하였습니다.

차단기를 내리고 작업하였습니다.

5분이상 방치해두어야 합니다. 아니면 콘덴서에 전기가 남아있어서 사고의 위험이 있습니다.

반드시 접지 방전이나 5분이상 두고 작업을 합니다.

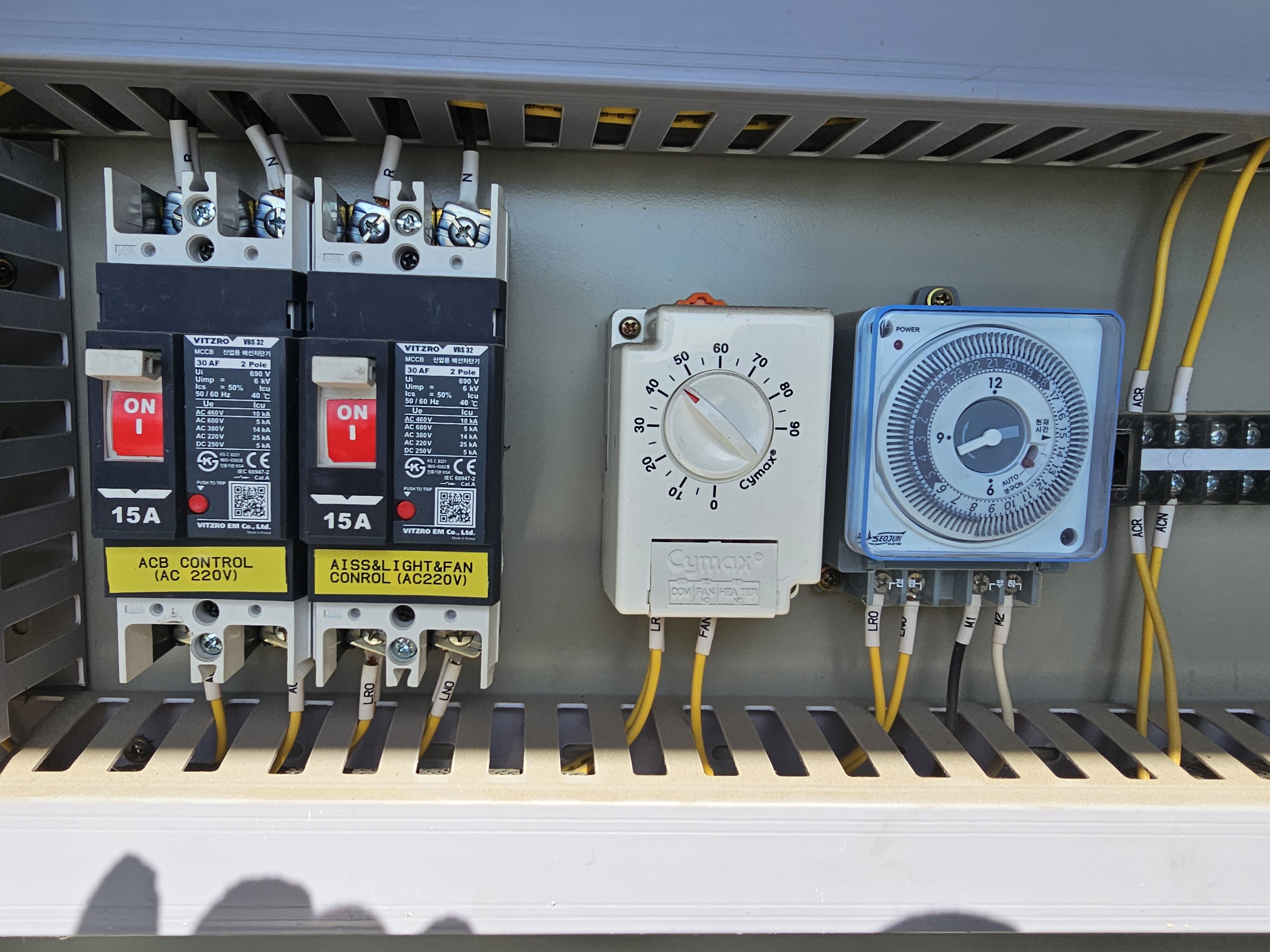

9시부터 23시로 콘덴서가 작동하도록 타이머를 맞춰놓아야 됩니다.

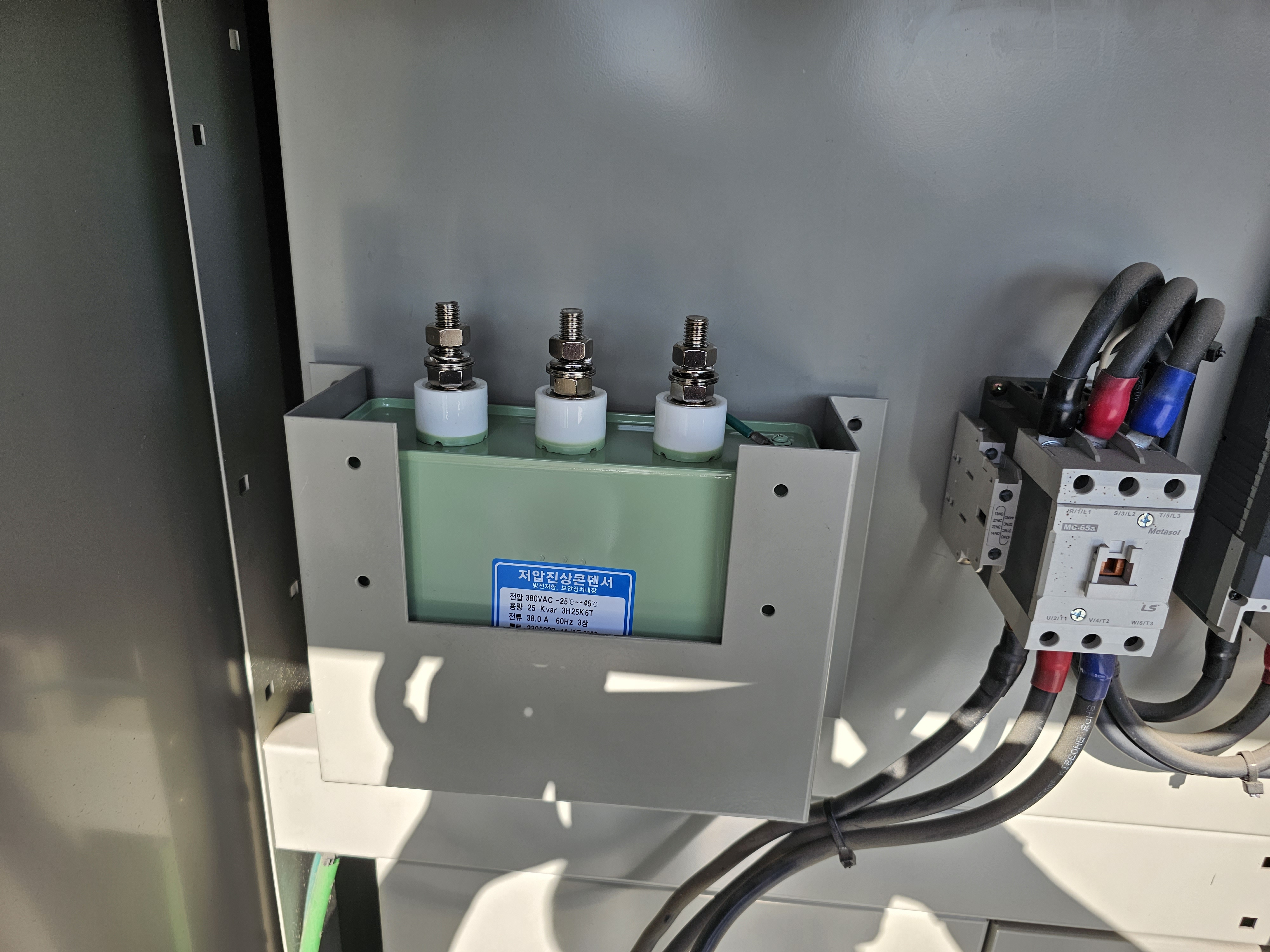

삼화콘덴서가 좋으나 모양이 요즘에는 둥그렇게 나와서 디지털택것으로 교체하였습니다.

수전용량이 500kw이기에 5%인 25kvar로 해놓습니다. 그래도 역률이 안오를때 병렬로 콘덴서를 또 설치해야 됩니다.

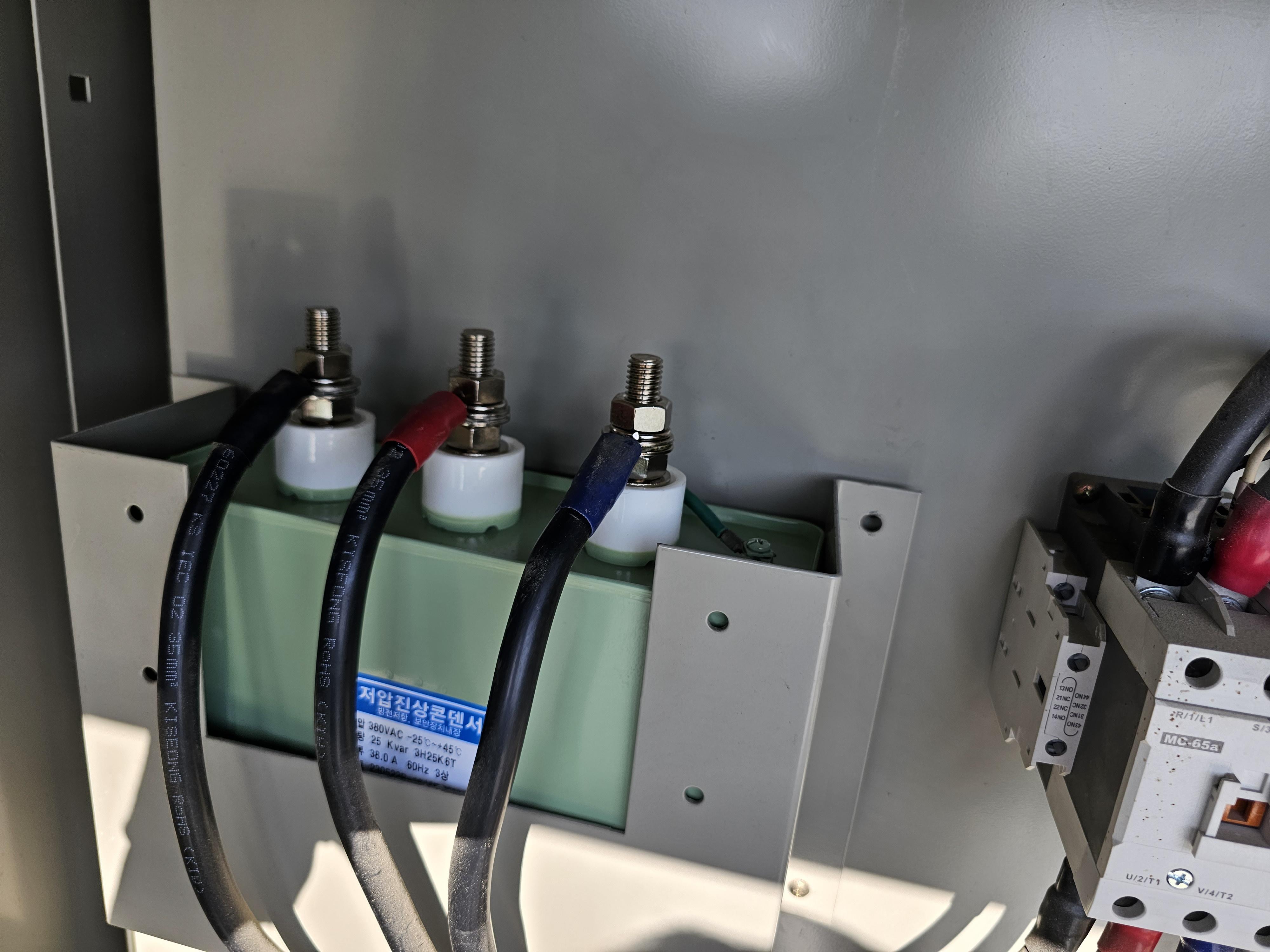

너무 세게 쪼이면 하얀부분이 파손되어 누유가 될수있습니다.

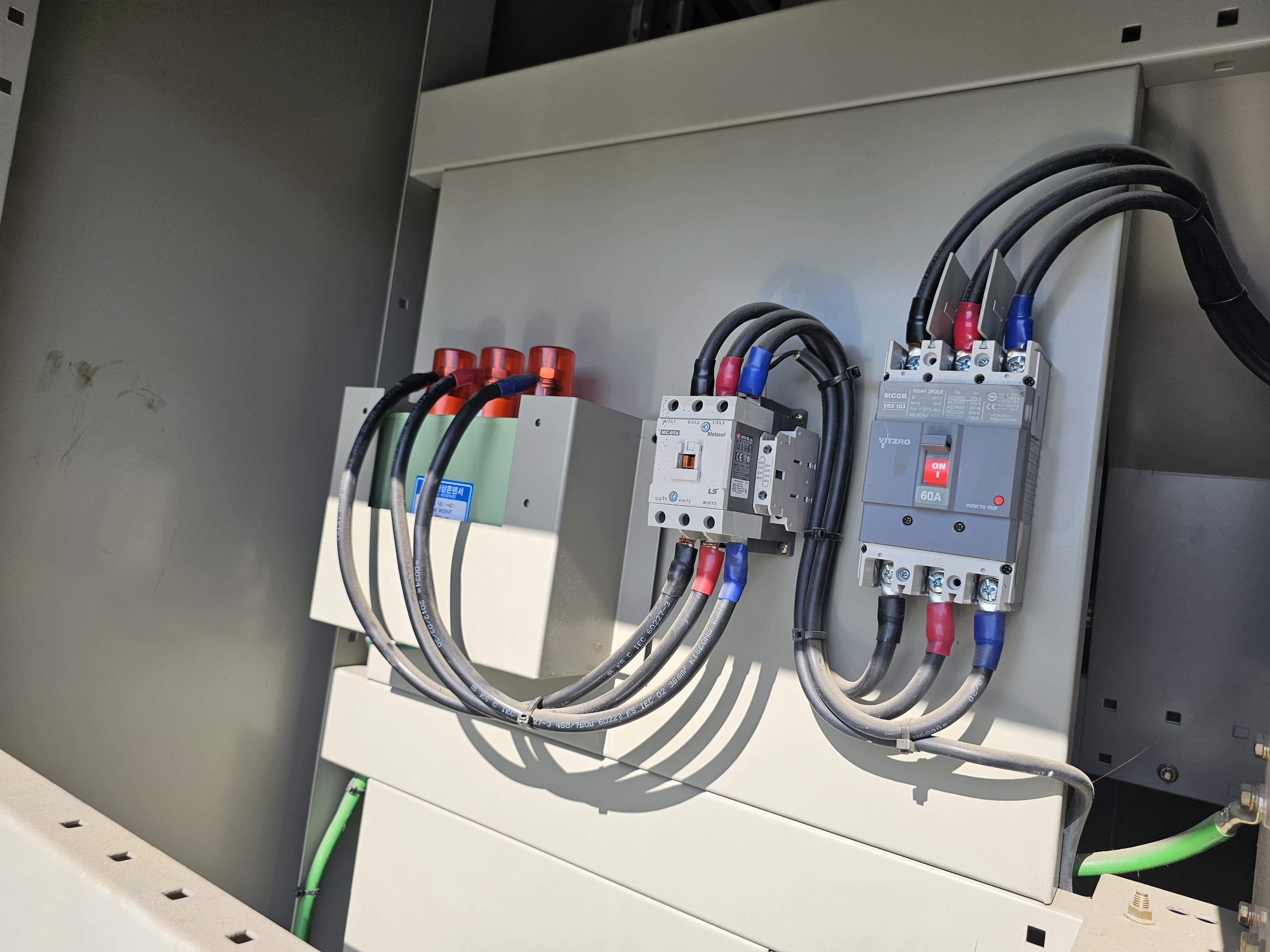

교체완료 후 차단기를 올렸고 이상이 없습니다.

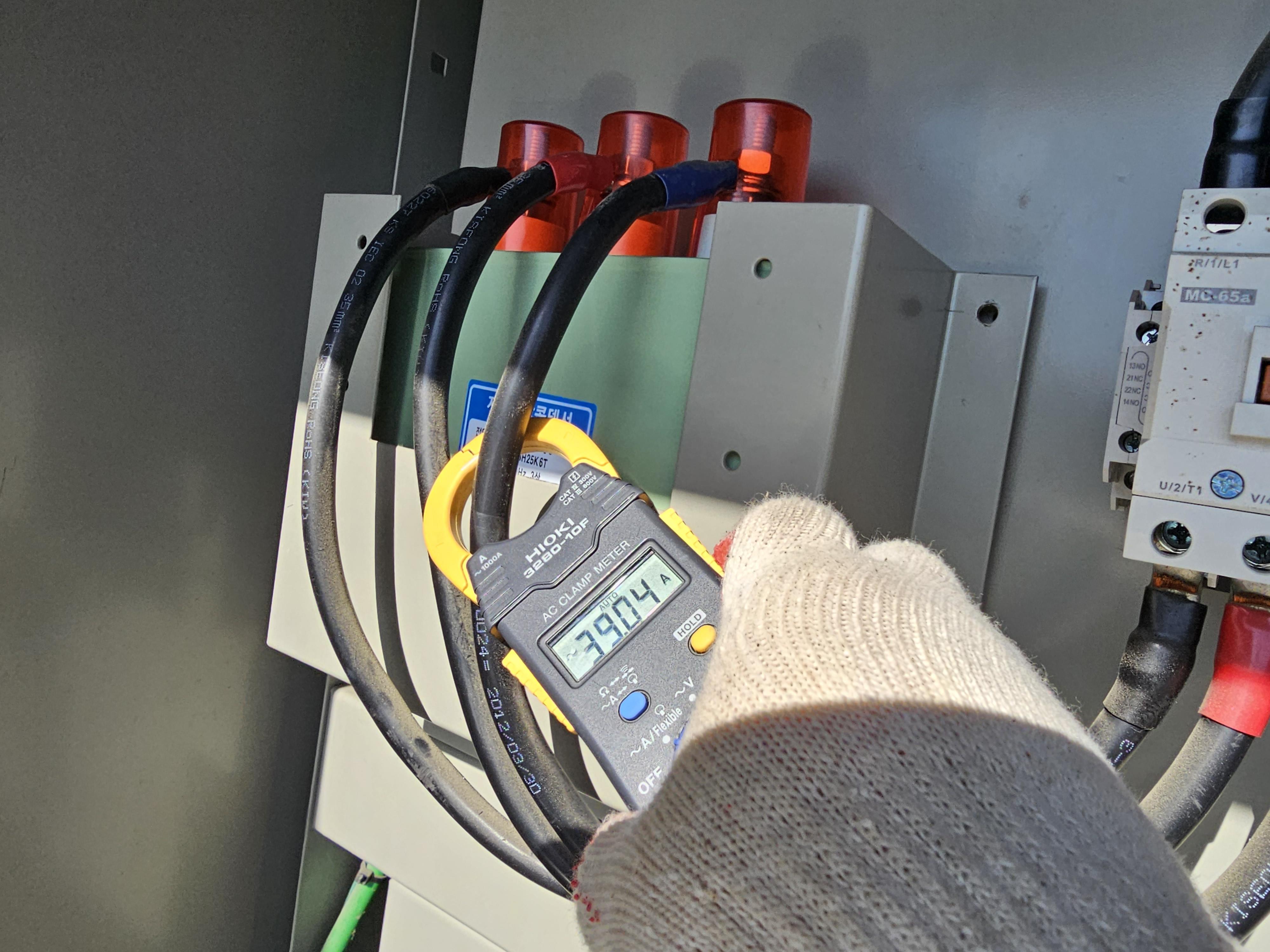

전류도 잘 나옵니다.

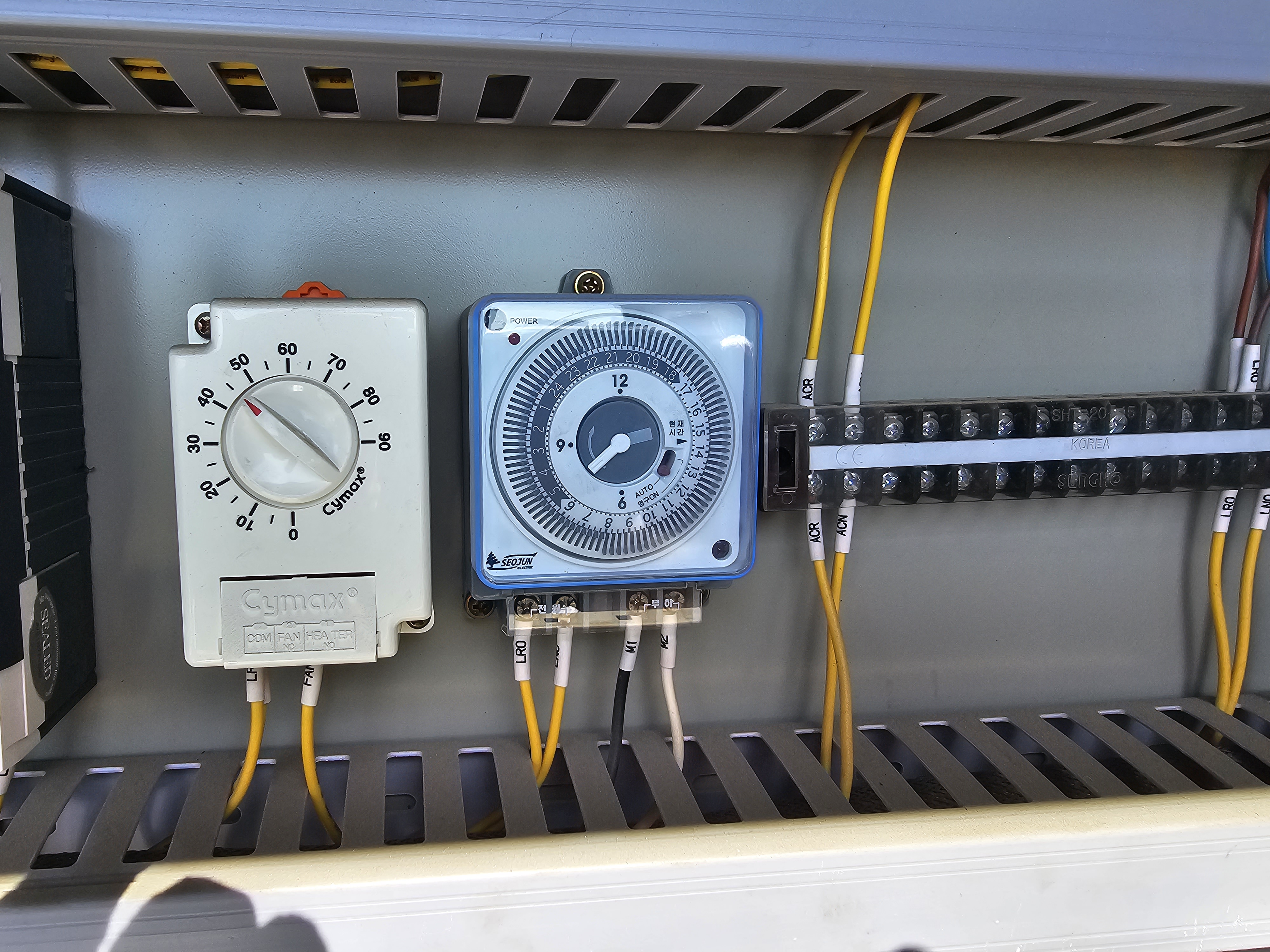

타이머를 반드시 설치해줘야 야간에도 보상이 됩니다. 그렇지 않으면 진상역률이 안좋아집니다.

콘덴서는 39A이고, MC는 65A , 차단기는 60A입니다. 전선은 넉넉히 35sq입니다.
