열화상 점검 예

여러분들은 혹시 건물 내 설비나 장비 그리고 구조물등 각종 시설물에서의 문제점을 파악하기 위해서 어떠한 방법을 이용하시나요? 보통 육안점검 및 간단한 측정장비를 통한 온도측정 또는 비접촉식 적외선온도계를 활용하여 대략적인 정보를 얻기도 합니다. 하지만 이러한 방법으로는 문제부위 확인만 가능할뿐 정확한 원인파악 과 대책수립 은 불가능하다고 할수 있습니다. 따라서 좀더 정밀한 검사방법 을 통해 현장상태 를 진단해야 하는데 이때 필요한것이 바로 열화상카메라 라고 할수 있습니다.

열화상카메라는 우리가 눈으로 볼수없는 물체의 표면온도 를 보여주는 장비 입니다. 쉽게 말해서 카메라 렌즈 로 촬영된 영상을 모니터 화면 으로 보면서 해당 지점의 온도분포 상태를 알수있는 장치 인데요. 기본원리는 이렇습니다. 카메라는 피사체로부터 방출되는 적외선 에너지를 감지하는데 이렇게 수집된 데이터를 이미지 형태로 변환시켜 표시합니다. 만약 정상적인 작동조건 이라면 디스플레이상 에 보여지는 모든 색상은 균일해야만 합니다. 반대로 비정상적인 상황에서는 색 분포가 왜곡되어 나타나게 되는데 이것을 통해서 현재 발생되고 있는 문제점 이나 결함여부 를 판단할수 있게 됩니다.

전기 점검시에 열화상 점검을 이제 필수로 하게 되었는데요

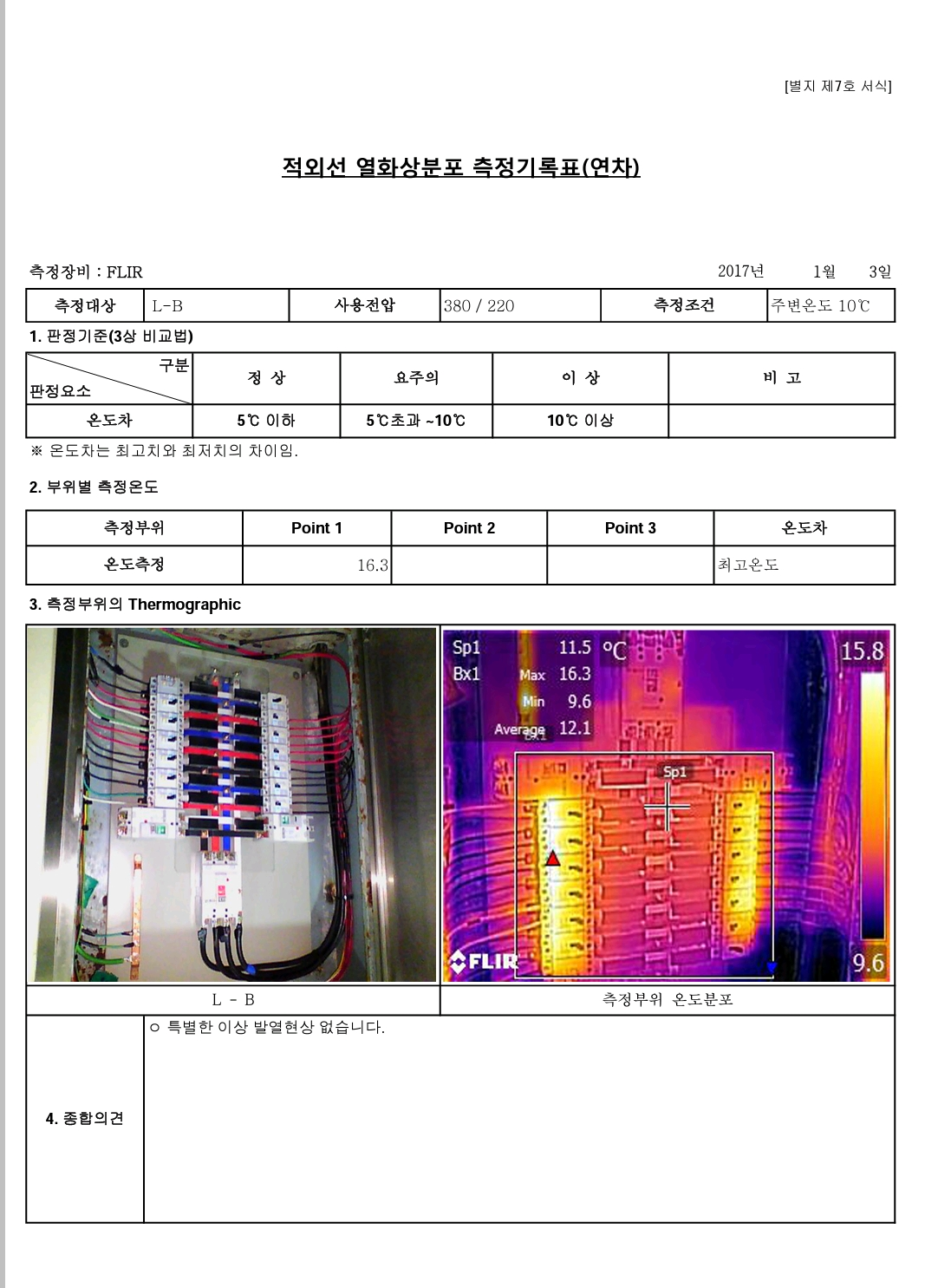

점검예를 다음과 같이 사진으로 올려드립니다...
