전선 굵기 , 차단기 용량 , 부하최대

전기 사용 용량에 따른 전선굵기와 차단기 선정
단상2선식과 3상4선식

@ 한전 규정에 따른용량과허용전류와 전선굵기와 차 단기 선정방법．

참고사항） 1. 단상 P1 =E*I*역률（kW）에서 I(부하전류）=P1/E *역 률（A) ( E:상전압）



삼상4선식 p3=3*p1*역률（kW) =3*E*I‘역률（kW)=3* v*I ／루트3*역률（kW)

（여기서 V=루트3*E이므로 E=V/루트3）



그러므로 루트3*\/*I ‘역률（kW）에서 역률을 1로 하면



I(부하전류）=P3／루트 3*V (V:선간전압）의 식을 적용함．

부하전류는 단상220V는 1 kW당 4.5A로 계산할 것．(1 000/220= 4.5)



3상4선식380/220V는 1 kW당 1.5A로 계산할 것． (10 00/380*루트3=1.5)



○ 메인 차단기 （정격전류） 용량은 단상220V는 1 kW당 6A로 계산됨．

3상4선식380/220V는 1 kW당 2A로 계 산됨．

○ 분기 차단기 （정격전류） 용량은 단상에서는 1 kW당 5A로 계산할 것．



3상동력380은 1 kW당 1.7A로 계산할 것．

예시1) 단상 220V의 용량이 10kW라고 가정하면 10k W x 5A =50 차단기는 50A를 선정한다．
예시2)3상동력 380V의 용량이 10kW라고 가정하면 lOkWx 1.7A=17 차단기는 20A를 선정한다．

○ 3상4선식에서 단상용량（kW) * 3 = 3상4선식용량（k W)이다．

○  계약전력 10kW이하 단상으로 송전 가능. 계약전력 11 kW이상은 3상4선동력으로 송전할 것(한전규정)

○  단상2선식220V이고 계약전력 24kW이상은 CT계 량기를 설치함．（한전규정）

     - 계기타입에 따라 다를수 있음.

○  3상4선식380/220V이고 계약전력 72kW이상은 CT계 량기를 설치함．（한전규정）

     - 계기타입에 따라 다를수 있음.

○  반드시 ”부하의 최대전류 < 차단기의 정격전류 < 전 선의 허용전류” 이어야한다．

참고） 부하전류 : 부하에 소비되는 전류

정격전류（차단기용량） : 기기의 평상시 작동할때의 전류
허용전류 : 전선에 흐를수 있는 최대의 전류치．
중요함） ”부하，정격，허용전류”는 ”한몸이며 항상 따라 다 닌다.

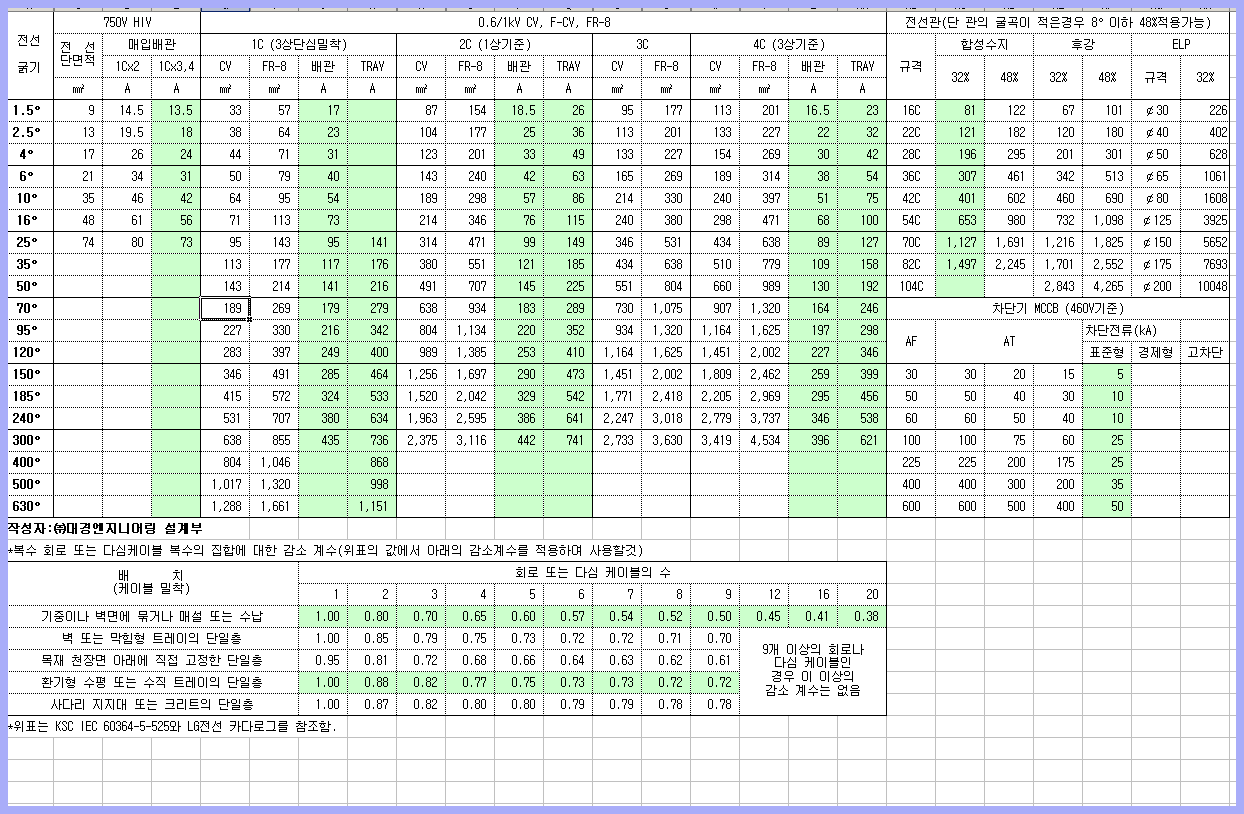

표사용법 예시1)
1 ．한전 계약전력 단상220볼트 19킬로와트일경우 차단 기는 2p125A를 선정하고

허용전류표에서 2 C항목에서 "16sq는 115이고 25sq는 149"이므로

차 단기 용량보다 높은 25sq의 전선을 사용합니다.

2．한전 계약전력 삼상4선식 380/220볼트 59킬로와트 일경우 4p125A를 선정하고  허용전류표에서

4c항목에서 25sq는 127이고 35sq는 158이므로 차 단기용량보다 높은 35sq의 전선을 사용합니다.



표사용법 예시2)

3상4선식 18킬로와트 일경우 메인 차단기는 40암페어 전선굵기는 cv 6스퀘어 란 의미입니다．

표사용법 예시3) 단상7킬로와트일경우 메인 차단기는 50암페어 전선굵 기는 6스퀘 어 란 의 미 입 니 다.



추가사항1.)
위의 표에서 차단기（정격전류）용량＊0.052==＝"접지선 의 굵기"가 됩 니 다 .

예시1) 차단기 용량 50암페어에서 접지선의 굵기는 50 *0.052= 2.6== 즉 4SQ

예시2) 차단기 용량 100암페어에서 접지선의 굵기는 1 00*0.052= 5.2= 즉 6SQ

예시3）차단기 용량 225암페어에서 접지선의 굵기는 225*0.052=11 .7 = 즉 16SQ를 선택합니 다．



추가사항2.) 위의 표에서 부하의 최대전류＊1.25＝차단기의 정격전 류입 니 다．

예시1)부하의 최대전류12*1.25=차단기의 정격전류15A
예시2)부하의 최대전류240*1.25=차단기의 정격전류 300A



추가사항3.)

먼거리일 경우에는 비교표의 굵기보다 더 커야한다.
줄열 H=O.241"2Rt 도 고려사항임．

추가사항4) 전선의 허용전류가 큰순서로 나열하면 cv단심 > cv다심 > HIV

주의사항1.) 전선의 종류나 공사의 방법 전압강하등．..．여러조건에 따라서 틀려질수도 있습니다．.
주의사항2.) 전기실무현장에서 참고용으로 쓰일 수 있는 자료이 며

                     이론과 시험 자료로는 사용할 수 없습니다．.
