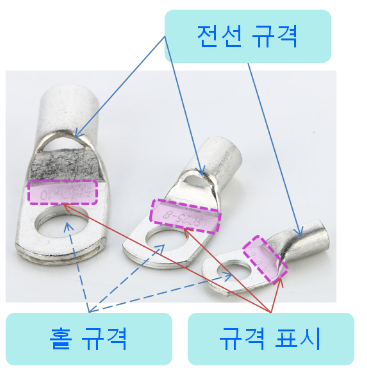

전선규격은 "wire range의 ㎟"를 보면 되고 볼트사이즈는 "stud size의 직경mm를 보면된다.

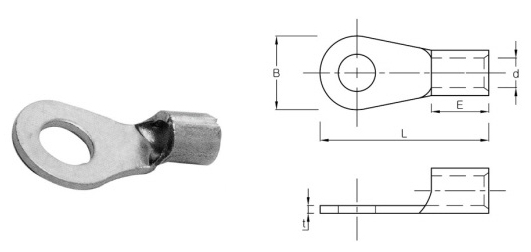

B 부분도 봐야 차단기 접속단자안에 들어갈수 있는지 확인이 가능하다.
| Part Number | Wire Range | Stud Size (mm) |
Dimensions(mm) | |||||
| AWG | ㎟ | B | L | E | d | t | ||
| JOT 1.0-3.5 | 26 ~ 22 | 0.75 1.0 |
3.5 | 6.1 | 13.7 | 4.0 | 1.7 | 0.65 |
| JOT 1.0-4 | 4 | |||||||
| JOT 1.5-33 | 20 ~ 16 | 1.5 | 3 | 5.4 | 11.3 | 5.0 | 2.0 | 0.65 |
| JOT 1.5-M3 | 3 | 5.8 | 14.0 | |||||
| JOT 1.5-44 | 4 | 6.1 | 13.8 | |||||
| JOT 1.5-M4 | 4 | 5.8 | 14.8 | |||||
| JOT 1.5-54 | 5 | 8.0 | 15.8 | |||||
| JOT 1.5-6 | 6 | 11.4 | 20.8 | |||||
| JOT 1.5-8 | 8 | 11.4 | 21.2 | |||||
| JOT 1.5-10 | 10 | 14.0 | 22.5 | |||||
| JOT 1.5-12 | 12 | 17.0 | 26.0 | |||||
| JOT 2.5-M3 | 16 ~ 14 | 2.5 | 3 | 6.0 | 16.0 | 5.0 | 2.0 | 0.65 |
| JOT 2.5-4 | 4 | 6.5 | 15.0 | |||||
| JOT 2.5-M4 | 4 | 6.0 | 16.0 | |||||
| JOT 2.5-54 | 5 | 8.0 | 15.9 | |||||
| JOT 2.5-6 | 6 | 9.4 | 17.5 | |||||
| JOT 2.5-8 | 8 | 11.5 | 21.6 | |||||
| JOT 2.5-10 | 10 | 14.0 | 22.5 | |||||
| JOT 2.5-12 | 12 | 17.0 | 22.8 | |||||
| JOT 4-M4 | 14 ~ 12 | 4 | 4 | 6.7 | 17.8 | 6.8 | 3.0 | 0.75 |
| JOT 4-54 | 5 | 8.3 | 17.5 | |||||
| JOT 4-6 | 6 | 11.4 | 23.0 | |||||
| JOT 4-8 | 8 | 11.4 | 23.0 | |||||
| JOT 4-10 | 10 | 14.0 | 23.5 | 0.8 | ||||
| JOT 4-12 | 12 | 16.0 | 25.2 | |||||
| JOT 6-M4 | 12 ~ 10 | 6 | 4 | 7.0 | 18.0 | 7.0 | 3.4 | 0.8 |
| JOT 6-54 | 5 | 9.0 | 19.0 | |||||
| JOT 6-6 | 6 | 12.4 | 23.0 | |||||
| JOT 6-8 | 8 | 12.4 | 23.0 | |||||
| JOT 6-10 | 10 | 14.0 | 24.0 | |||||
| JOT 6-12 | 12 | 16.0 | 25.5 | |||||
| JOT 10-4 | 8 | 10 | 4 | 9.0 | 24.0 | 8.5 | 4.8 | 0.9 |
| JOT 10-5 | 5 | 9.0 | 24.0 | |||||
| JOT 10-6 | 6 | 11.8 | 23.6 | |||||
| JOT 10-8 | 8 | 15.0 | 29.0 | |||||
| JOT 10-10 | 10 | 15.0 | 29.0 | |||||
| JOT 10-12 | 12 | 20.0 | 35.0 | |||||
| JOT 10-16 | 16 | 20.0 | 35.0 | |||||
| JOT 16-5 | 6 | 16 | 5 | 12.0 | 29.0 | 11.0 | 6.8 | 1.1 |
| JOT 16-6 | 6 | 12.0 | 29.0 | |||||
| JOT 16-8 | 8 | 16.0 | 30.0 | |||||
| JOT 16-10 | 10 | 16.0 | 30.0 | |||||
| JOT 16-12 | 12 | 22.0 | 40.0 | |||||
| JOT 16-16 | 16 | 22.0 | 40.0 | |||||
| Part Number | Wire Range | Stud Size | Dimensions(mm) | |||||
| AWG | ㎟ | B | L | E | d | t | ||
| JOT 25-5 | 3 ~ 4 | 25 | 5 | 12.0 | 33.0 | 12.0 | 8.6 | 1.2 |
| JOT 25-6 | 6 | |||||||
| JOT 25-8 | 8 | 16.0 | 34.0 | |||||
| JOT 25-10 | 10 | |||||||
| JOT 25-12 | 12 | 22.0 | 42.5 | |||||
| JOT 25-16 | 16 | |||||||
| JOT 35-6 | 2 | 35 | 6 | 15.0 | 36.0 | 14.0 | 9.7 | 1.4 |
| JOT 35-8 | 8 | |||||||
| JOT 35-10 | 10 | 17.8 | 40.4 | |||||
| JOT 35-12 | 12 | 22.0 | 43.0 | |||||
| JOT 35-16 | 16 | |||||||
| JOT 50-6 | 1 ~ 1/0 | 50 | 6 | 20.0 | 44.0 | 17.5 | 11.8 | 1.6 |
| JOT 50-8 | 8 | |||||||
| JOT 50-10 | 10 | |||||||
| JOT 50-12 | 12 | |||||||
| JOT 50-16 | 16 | 31.0 | 56.0 | |||||
| JOT 50-20 | 20 | |||||||
| JOT 70-8 | 2/0 | 70 | 8 | 23.0 | 49.5 | 19.5 | 14.4 | 1.8 |
| JOT 70-10 | 10 | |||||||
| JOT 70-12 | 12 | |||||||
| JOT 70-16 | 16 | 31.0 | 66.0 | |||||
| JOT 70-20 | 20 | |||||||
| JOT 95-8 | 3/0 ~ 4/0 | 95 | 8 | 24.0 | 50.0 | 21.0 | 16.0 | 2.0 |
| JOT 95-10 | 10 | |||||||
| JOT 95-12 | 12 | |||||||
| JOT 95-16 | 16 | 31.0 | 67.0 | |||||
| JOT 95-20 | 20 | |||||||
| JOT 120-8 | 250Kcmil | 120 | 8 | 27.0 | 56.0 | 22.0 | 17.0 | 2.2 |
| JOT 120-10 | 10 | |||||||
| JOT 120-12 | 12 | |||||||
| JOT 120-16 | 16 | |||||||
| JOT 120-20 | 20 | |||||||
| JOT 150-10 | 300Kcmil | 150 | 10 | 36.0 | 66.0 | 27.5 | 20.2 | 2.4 |
| JOT 150-12 | 12 | |||||||
| JOT 150-16 | 16 | |||||||
| JOT 150-20 | 20 | |||||||
| JOT 185-10 | 350 ~ 400Kcmil | 185 | 10 | 36.0 | 70.0 | 31.0 | 22.1 | 2.7 |
| JOT 185-12 | 12 | |||||||
| JOT 185-16 | 16 | |||||||
| JOT 185-20 | 20 | |||||||
| JOT 240-10 | 500Kcmil | 240 | 10 | 36.0 | 71.0 | 32.5 | 25.0 | 3.0 |
| JOT 240-12 | 12 | |||||||
| JOT 240-16 | 16 | |||||||
| JOT 240-20 | 20 | |||||||
| JOT 300-12 | 600Kcmil | 300 | 12 | 51.0 | 88.0 | 38.0 | 27.6 | 3.7 |
| JOT 300-16 | 16 | |||||||
| JOT 300-20 | 20 | |||||||
| JOT 400-16 | 800Kcmil | 400 | 16 | 51.0 | 108.0 | 36.0 | 30.0 | 4.0 |
| JOT 400-20 | 20 | |||||||
| JOT 500-16 | 1000Kcmil | 500 | 16 | 61.0 | 124.0 | 47.0 | 36.0 | 4.5 |
왠만하면 O형 터미널을 쓰기 바란다.
Y형은 빠질 수가 있다. 단단하게 접속이 되어있지 않으면 이전에 태양광 현장에서 정류기에서 불이 난적이 있다.
Y형은 어느순간에 진동이 있고 하면 금방 빠지는 경우가 생기며 그렇게 될 경우 단단하게 접속이 되어있지 않은데 여러
어떤 진동으로 인하여 (MC 등) 나사가 풀리면 쉽게 빠지게 되고 또 아크가 발생하여 불이 날 수 있다.
